مقاومت ترمز اینورتر چیست؟ راهنمای کامل انتخاب، عملکرد، کاربرد و خرید
در این مقاله بهصورت کامل با مقاومت ترمز اینورتر (Braking Resistor)، نحوه عملکرد، کاربردها، انواع، روش انتخاب و نکات مهم نصب آن آشنا میشوید. همچنین بررسی میکنیم که مقاومت ترمز چگونه از ایجاد خطای اضافه ولتاژ (Over Voltage) جلوگیری کرده و باعث افزایش ایمنی، بهبود عملکرد ترمزگیری و افزایش طول عمر اینورتر و تجهیزات صنعتی میشود.
مقدمه
امروزه استفاده از اینورترها در صنایع مختلف به یکی از ارکان اصلی کنترل موتورهای الکتریکی تبدیل شده است. اما زمانی که موتور نیاز به توقف سریع یا کاهش سرعت داشته باشد، انرژی تولیدشده در فرآیند ترمزگیری میتواند باعث افزایش ولتاژ داخلی اینورتر و ایجاد خطا یا حتی آسیب به تجهیزات شود. در چنین شرایطی، مقاومت ترمز اینورتر نقش بسیار مهمی در حفظ عملکرد ایمن و پایدار سیستم ایفا میکند.
با این حال، بسیاری از افراد هنگام انتخاب مقاومت ترمز تنها به توان اینورتر توجه میکنند؛ در حالی که عواملی مانند مقدار اهم، توان واقعی مقاومت، نوع بار، سیکل کاری و شرایط نصب، تأثیر مستقیمی بر عملکرد و طول عمر تجهیزات دارند.
در این مقاله بهصورت کامل بررسی میکنیم که مقاومت ترمز اینورتر چیست، چگونه کار میکند، چه کاربردهایی دارد، چگونه باید آن را انتخاب کرد و هنگام خرید یا نصب آن به چه نکاتی باید توجه داشت. اگر قصد خرید مقاومت ترمز یا افزایش اطلاعات فنی خود در این زمینه را دارید، این راهنما میتواند پاسخ بسیاری از سوالات شما باشد.

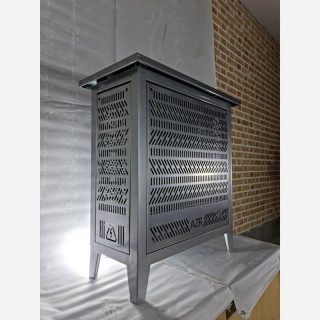

مقاومت ترمز اینورتر چیست؟

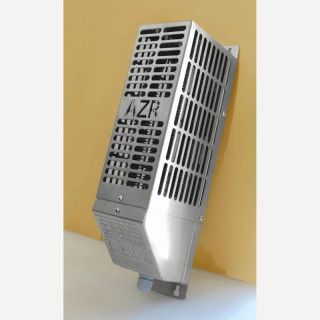

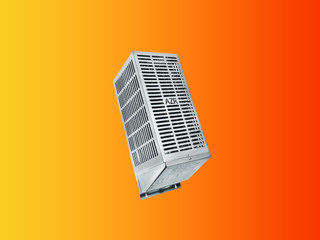

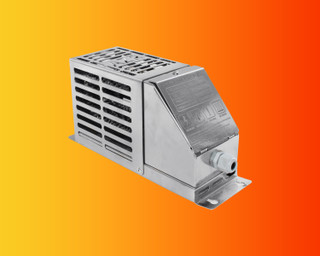

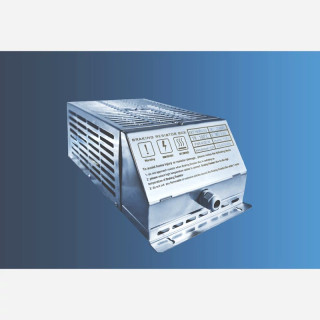

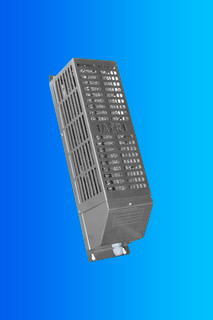

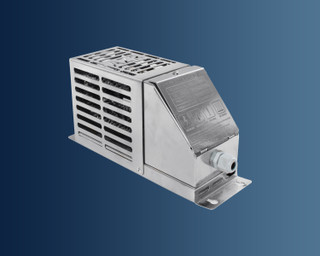

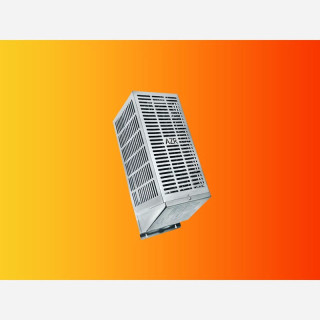

مقاومت ترمز اینورتر (Braking Resistor) یک قطعه الکتریکی است که وظیفه دارد انرژی اضافی تولیدشده هنگام کاهش سرعت یا توقف موتور را به گرما تبدیل کرده و از سیستم خارج کند. این قطعه معمولاً در کنار اینورتر نصب میشود و در کاربردهایی که موتور به ترمزگیری سریع یا توقفهای مکرر نیاز دارد، نقش بسیار مهمی در حفظ عملکرد پایدار سیستم ایفا میکند.
زمانی که یک موتور الکتریکی در حال کاهش سرعت است، بهجای مصرف انرژی، مانند یک ژنراتور عمل کرده و انرژی را به سمت اینورتر بازمیگرداند. اگر این انرژی مدیریت نشود، ولتاژ باس DC اینورتر افزایش پیدا میکند و ممکن است اینورتر با خطای Over Voltage (اضافه ولتاژ) متوقف شود یا در شرایط شدیدتر، به قطعات داخلی آن آسیب وارد شود.
در چنین شرایطی، اینورتر از طریق مدار ترمز داخلی یا یونیت ترمز، مقاومت ترمز را وارد مدار میکند تا انرژی اضافی بهجای بازگشت به تجهیزات، به گرما تبدیل و بهصورت ایمن دفع شود. به همین دلیل، مقاومت ترمز یکی از اجزای ضروری در بسیاری از سیستمهای کنترل دور موتور به شمار میرود.
استفاده از مقاومت ترمز علاوه بر جلوگیری از ایجاد خطا در اینورتر، باعث بهبود عملکرد ترمزگیری، افزایش ایمنی تجهیزات، کاهش زمان توقف موتور و افزایش طول عمر سیستم میشود. به همین دلیل در ماشینآلات صنعتی، جرثقیلها، آسانسورها، خطوط تولید، نوار نقالهها، دستگاههای CNC و بسیاری از تجهیزات دیگر، استفاده از مقاومت ترمز اهمیت زیادی دارد.
چرا اینورتر به مقاومت ترمز نیاز دارد؟
برای درک بهتر عملکرد مقاومت ترمز، ابتدا باید بدانیم هنگام کاهش سرعت یا توقف موتور چه اتفاقی در سیستم رخ میدهد.
در حالت عادی، اینورتر انرژی الکتریکی را از شبکه دریافت کرده و با کنترل ولتاژ و فرکانس، موتور الکتریکی را به حرکت درمیآورد. اما زمانی که فرمان کاهش سرعت یا توقف سریع صادر میشود، شرایط تغییر میکند. در این لحظه موتور به دلیل اینرسی بار و انرژی ذخیرهشده در قطعات مکانیکی، مانند یک ژنراتور عمل کرده و انرژی را به سمت اینورتر بازمیگرداند.
اگر این انرژی بازگشتی تخلیه نشود، ولتاژ باس DC اینورتر بهسرعت افزایش پیدا میکند. در این شرایط، اینورتر برای محافظت از خود معمولاً خطای Over Voltage (اضافه ولتاژ) را نمایش داده و عملکرد دستگاه را متوقف میکند. تکرار این وضعیت علاوه بر ایجاد توقفهای ناخواسته در خط تولید، میتواند فشار زیادی به قطعات داخلی اینورتر وارد کرده و عمر مفید آن را کاهش دهد.

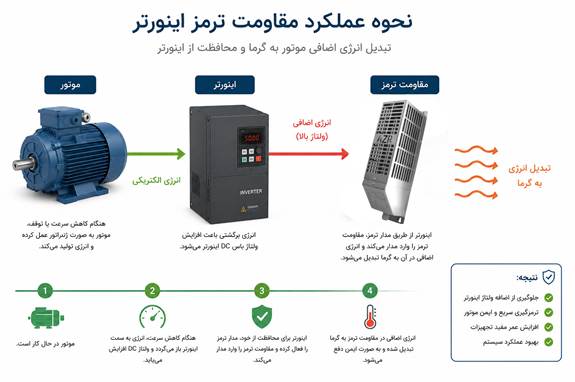

اینجاست که مقاومت ترمز وارد عمل میشود. اینورتر با تشخیص افزایش ولتاژ، انرژی اضافی را از طریق مدار ترمز به مقاومت ترمز هدایت میکند. مقاومت ترمز نیز این انرژی را به گرما تبدیل کرده و آن را به محیط منتقل میکند. به این ترتیب، ولتاژ داخلی اینورتر در محدوده ایمن باقی مانده و موتور میتواند بدون ایجاد خطا، با سرعت و دقت بیشتری متوقف شود.
به همین دلیل، استفاده از مقاومت ترمز در کاربردهایی مانند جرثقیلهای سقفی، آسانسورها، بالابرها، خطوط تولید، ماشینآلات CNC، سانتریفیوژها، نوار نقالهها و سایر تجهیزاتی که نیاز به توقف سریع یا ترمزگیریهای مکرر دارند، اهمیت بسیار زیادی دارد.
چه زمانی به مقاومت ترمز اینورتر نیاز داریم؟
همه سیستمهای مجهز به اینورتر به مقاومت ترمز نیاز ندارند. استفاده از مقاومت ترمز زمانی ضروری میشود که موتور در هنگام کاهش سرعت یا توقف، انرژی قابل توجهی به اینورتر بازگرداند و اینورتر بهتنهایی قادر به مدیریت آن نباشد.
اگر موتور بهآرامی متوقف شود یا بار مکانیکی سبک باشد، معمولاً انرژی بازگشتی کم است و ممکن است نیازی به مقاومت ترمز وجود نداشته باشد. اما در بسیاری از کاربردهای صنعتی، توقف سریع، تغییر سرعتهای مکرر یا وجود بارهای سنگین باعث تولید انرژی بازگشتی زیادی میشود. در این شرایط، نصب مقاومت ترمز برای جلوگیری از افزایش ولتاژ و عملکرد مطمئن سیستم ضروری است.
مهمترین کاربردهای مقاومت ترمز
- جرثقیلهای سقفی و دروازهای
- آسانسورها و بالابرها
- نوار نقالههای صنعتی
- ماشینآلات CNC
- سانتریفیوژها
- اکسترودرها
- خطوط تولید اتوماتیک
- دستگاههای بستهبندی
- ماشینآلات نساجی
- تجهیزات صنایع فولاد، سیمان و معدن
از کجا بفهمیم اینورتر به مقاومت ترمز نیاز دارد؟
اگر با یکی یا چند مورد از شرایط زیر روبهرو هستید، احتمال زیادی وجود دارد که سیستم شما به مقاومت ترمز نیاز داشته باشد:
- اینورتر هنگام توقف موتور خطای Over Voltage نمایش میدهد.
- موتور باید در مدت زمان کوتاهی متوقف شود.
- بار دارای اینرسی بالا است و پس از قطع فرمان، همچنان تمایل به حرکت دارد.
- تعداد دفعات ترمزگیری در طول روز زیاد است.
- سیستم تحت بارهای سنگین یا متغیر کار میکند.
- فرآیند تولید به توقف سریع و دقیق موتور نیاز دارد.
در چنین شرایطی، انتخاب یک مقاومت ترمز مناسب علاوه بر جلوگیری از ایجاد خطا، باعث افزایش ایمنی، بهبود عملکرد ترمزگیری و افزایش طول عمر اینورتر و سایر تجهیزات خواهد شد.
چگونه مقاومت ترمز مناسب اینورتر را انتخاب کنیم؟
انتخاب مقاومت ترمز تنها بر اساس توان اینورتر، روش درستی نیست. اگرچه توان اینورتر یکی از معیارهای اصلی انتخاب است، اما عوامل دیگری مانند مقدار اهم، توان واقعی مقاومت، نوع بار، زمان ترمزگیری، تعداد دفعات توقف و شرایط نصب نیز نقش مهمی در عملکرد صحیح سیستم دارند.
در ادامه، مهمترین معیارهای انتخاب مقاومت ترمز را بررسی میکنیم.
۱. توان اینورتر
اولین گام، مشخص کردن توان اینورتر است. معمولاً مقاومت ترمز بر اساس توان نامی اینورتر انتخاب میشود، اما این مقدار تنها نقطه شروع است و بهتنهایی برای انتخاب کافی نیست.
۲. مقدار اهم (Ω)
مقدار اهم مقاومت باید با محدوده مجاز اعلامشده توسط سازنده اینورتر مطابقت داشته باشد. استفاده از مقاومت با اهم کمتر از مقدار مجاز میتواند باعث عبور جریان بیش از حد و آسیب به مدار ترمز اینورتر شود. از طرف دیگر، اگر مقدار اهم بیش از حد زیاد باشد، مقاومت قادر به جذب انرژی کافی نخواهد بود و راندمان ترمزگیری کاهش پیدا میکند.
به همین دلیل، پیش از خرید مقاومت ترمز، همیشه دفترچه فنی (Manual) اینورتر را بررسی کنید یا از جدول پیشنهادی سازنده استفاده نمایید.
۳. توان مقاومت ترمز
توان مقاومت باید متناسب با میزان انرژی تولیدشده در هنگام ترمزگیری انتخاب شود. هرچه تعداد توقفها بیشتر، زمان ترمزگیری کوتاهتر یا اینرسی بار بالاتر باشد، به مقاومتی با توان بیشتر نیاز خواهید داشت.
انتخاب مقاومت با توان کمتر از مقدار مورد نیاز، باعث افزایش دمای بیش از حد، کاهش طول عمر و حتی سوختن مقاومت خواهد شد.
۴. سیکل کاری (Duty Cycle)
یکی از مهمترین پارامترهایی که گاهی نادیده گرفته میشود، سیکل کاری یا Duty Cycle است. این پارامتر مشخص میکند مقاومت در چه مدت زمانی و با چه فرکانسی در مدار فعال خواهد بود.
برای مثال، سیستمی که فقط چند بار در ساعت ترمز میگیرد، شرایط کاملاً متفاوتی با دستگاهی دارد که در هر دقیقه چندین بار توقف و راهاندازی میشود.
۵. نوع بار
نوع بار نیز تأثیر مستقیمی بر انتخاب مقاومت ترمز دارد. بارهای دارای اینرسی بالا مانند جرثقیلها، آسانسورها، سانتریفیوژها، ماشینآلات CNC و اکسترودرها در هنگام توقف، انرژی بسیار بیشتری نسبت به بارهای سبک تولید میکنند و به مقاومتهای قویتر نیاز دارند.
۶. شرایط نصب و تهویه
مقاومت ترمز هنگام کار مقدار قابل توجهی گرما تولید میکند. به همین دلیل باید در محلی نصب شود که جریان هوای مناسبی داشته باشد و فاصله کافی از سایر تجهیزات رعایت شود. نصب در فضای بسته و بدون تهویه مناسب، میتواند باعث افزایش دما و کاهش عمر مفید مقاومت شود.
جمعبندی
برای انتخاب صحیح مقاومت ترمز، تنها دانستن توان اینورتر کافی نیست. بررسی مقدار اهم، توان مقاومت، سیکل کاری، نوع بار و شرایط نصب، همگی در عملکرد صحیح سیستم نقش دارند. اگر این موارد بهدرستی در نظر گرفته شوند، مقاومت ترمز میتواند سالها بدون مشکل کار کرده و از بروز خطاهای اضافه ولتاژ و آسیب به اینورتر جلوگیری کند.
فرومول و نحوه محاسبه مقاومت ترمز
فرمول محاسبه توان مقاومت ترمز در اینورتر معمولاً به صورت: توان ترمز = توان نامی موتور × درصد بار ترمز × ضریب اطمینان (1.5) است. برای مثال، موتور 22kW با بار ترمز 40% نیازمند مقاومت ترمز با توان 22 × 0.4 × 1.5 = 13.2kW است. این فرمول از دیدگاه عملی و کاربردی برای طراحی سیستمهای ترمز فعال استفاده میشود. همچنین، مقاومت الکتریکی (اهم) میتواند از رابطه R = V² / Ppeak محاسبه شود، جایی که V ولتاژ مستقیم و Ppeak حداکثر توان تحویلی است.

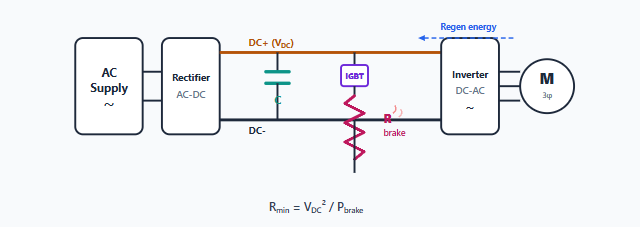

Rmin = VDC² / Pbrake
Pbrake = Pmotor × (T% / 100) — braking power adjusted for torque percentage
Pcontinuous = Pbrake × (D / 100) × 1.5 — average power with 1.5× safety margin
Ecycle = Pbrake × T — energy absorbed per braking event
اشتباهات رایج هنگام انتخاب و نصب مقاومت ترمز اینورتر
انتخاب و نصب صحیح مقاومت ترمز تأثیر مستقیمی بر عملکرد اینورتر و طول عمر تجهیزات دارد. با این حال، برخی اشتباهات رایج میتوانند باعث کاهش راندمان سیستم، ایجاد خطاهای مکرر و حتی آسیب به اینورتر یا مقاومت ترمز شوند. در ادامه با مهمترین این اشتباهات آشنا میشویم.
۱. انتخاب مقاومت با مقدار اهم نامناسب
یکی از رایجترین اشتباهات، استفاده از مقاومتی است که مقدار اهم آن با مشخصات اینورتر مطابقت ندارد. مقاومت با اهم کمتر از حد مجاز میتواند جریان زیادی از مدار ترمز عبور دهد و به مدار داخلی اینورتر آسیب برساند. از طرف دیگر، مقاومت با اهم بیش از حد نیز انرژی بازگشتی را بهخوبی جذب نمیکند و باعث کاهش راندمان ترمزگیری میشود.
۲. انتخاب توان پایینتر از نیاز سیستم
برخی کاربران تنها به توان اینورتر توجه میکنند و توان واقعی مقاومت را نادیده میگیرند. اگر توان مقاومت کمتر از انرژی تولیدشده در هنگام ترمزگیری باشد، دمای آن بهشدت افزایش یافته و احتمال کاهش عمر مفید یا سوختن مقاومت وجود خواهد داشت.
۳. نصب در محل بدون تهویه مناسب
مقاومت ترمز هنگام کار گرمای زیادی تولید میکند. نصب آن داخل تابلو برق بدون گردش هوای مناسب یا در مجاورت تجهیزات حساس، باعث افزایش دمای محیط و کاهش عملکرد سیستم خواهد شد. استفاده از تهویه مناسب و رعایت فاصله استاندارد از سایر تجهیزات اهمیت زیادی دارد.
۴. نادیده گرفتن سیکل کاری (Duty Cycle)
در بسیاری از پروژهها، تنها به توان اینورتر توجه میشود و تعداد دفعات ترمزگیری در طول زمان در نظر گرفته نمیشود. سیستمهایی که توقفهای مکرر دارند، به مقاومتهایی با توان و ظرفیت حرارتی بالاتر نیاز دارند.
۵. استفاده از کابل نامناسب
استفاده از کابل با سطح مقطع پایین یا اتصالات غیراستاندارد، باعث افزایش مقاومت مسیر، تولید گرمای اضافی و کاهش راندمان سیستم میشود. کابل مناسب و اتصالات محکم، نقش مهمی در عملکرد ایمن مقاومت ترمز دارند.
۶. بیتوجهی به دفترچه راهنمای اینورتر
هر سازنده اینورتر، محدوده مشخصی برای مقدار اهم و توان مقاومت ترمز پیشنهاد میکند. استفاده از مقاومت خارج از این محدوده، میتواند عملکرد مدار ترمز را مختل کرده و حتی گارانتی دستگاه را تحت تأثیر قرار دهد.
جمعبندی
بیشتر مشکلاتی که کاربران در استفاده از مقاومت ترمز با آن مواجه میشوند، ناشی از انتخاب یا نصب نادرست است، نه کیفیت خود مقاومت. بررسی مشخصات فنی اینورتر، انتخاب مقاومت متناسب با شرایط کاری و رعایت اصول نصب، باعث افزایش راندمان، کاهش خطاهای سیستم و افزایش طول عمر تجهیزات خواهد شد.
